歡迎訪問大東海泵業無錫有限公司網站，我公司是一家專業的潛水排污泵生產廠家。在您需要潛水排污泵選型時，我們將會提供準 確的潛水排污泵型號、潛水排污泵價格等售前服務，以供您的參考選擇。本條產品資訊是關于潛水排污泵工作性能及結構圖的知識：

潛水排污泵WQ型（又稱無阻塞潛水排污泵）是在國內先進技術的基礎上結合國內水泵特點開發的新一代泵產品。無阻塞潛水排污泵具有節能效果。重要的，防纏繞，無堵塞，自動安裝和自動控制。它在排出固體顆粒和長纖維廢料方面具有獨特的效果。
該系列污水泵采用獨特的葉輪結構和新的機械密封，可有效地輸送含固體和長纖維的介質。與傳統葉輪相比，葉輪為單個流動通道或雙流動通道的形式。它類似于相同橫截面的彎曲管。它具有非常好的溢流功能，并配有合理的蝸殼，使泵效率更高。葉輪動靜平衡測試，使泵在運行過程中無振動。
潛水排污泵流量：7~600m3 / h，揚程：7~60m等。潛水排污泵按WL，YW，GW系列產品設計制造，性能參數與介質和安裝方法相同。
潛水排污泵特性：
1.采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2.機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
3.整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4.該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕 對保護。
5.可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕 對保護，提高了產品的安全性與可靠性。
6.浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7.可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
8.能夠在全揚程范圍內使用，而保證電機不會過載。
9.有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
主要參數
潛水排污泵選用的主要控制參數為水泵的流量、揚程、功率、效率、工作壓力、 氣蝕余量等。
常用型號
潛水排污泵規格型號常用的有 AS、AV、QW（WQ）、JYWQ 等系列。

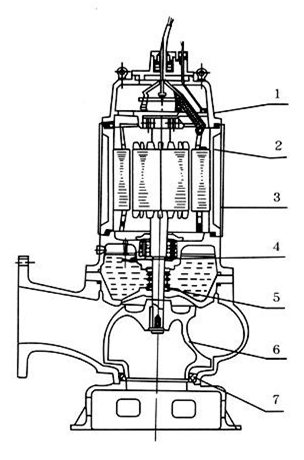

潛水排污泵結構說明：
WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。
其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵實行全 方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子：采用B級或F級絕緣。
漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體：與葉輪配用，使得泵具有高的效率。
密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以較  佳效率運行。

	1	配全自動安全保護控制柜的泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵保護。
	2	電機定子采用B級和F級絕緣，內裝熱保護傳感器。
	3	根據使用場合口徑為2 00以上的泵，可根據用戶需要采用外循環冷卻系統，能保證水泵在水池的較  低水位正常運轉。
	4	油室內裝有漏水檢測探頭，當機械密封損壞后，水進入油室，探頭發生信號由控制系統對泵實施保護。
	5	雙端面機械密封保證水泵可靠運行。
	6	獨特的葉輪，具有很大的流道，能夠通過大的物料及纖維垃圾。
	7	泵葉輪與泵體之間裝有可更換的耐磨圈，以保證泵以較  佳效率運行
