大東海泵業無錫有限公司是一家專業的清水離心泵生產廠家。在客戶清水離心泵選型時，我公司水泵廠家會提供完善的清水離心泵型號、清水離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于清水離心泵產生汽蝕的原因及改進措施的知識：

1、清水離心泵汽蝕的原因

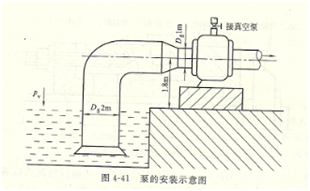

清水離心泵開車前需要用真空泵抽真空，使泵內充滿水。在抽水的過程中，水中含有大量的過飽和空氣。事實上，汽蝕是一種非常復雜的現象，如果輸送的介質中富含空氣，在較低壓力下較易揮發，大大降低了吸入口狀態的真空度，汽蝕現象同樣發生，這就是離心泵汽蝕的原因。循環水中氣體的來源主要有以下幾個方面：循環水在冷卻塔冷卻的過程中，夾帶了大量的過飽和空氣；吸水池中旋渦帶人的空氣；軸封漏氣。另外，由圖4-41可以看出，在離心泵的最上部只有一根50mm的抽真空線。開車過程中，吸入富內口環頂部以下的空氣不能被抽出，開車時，殘留的空氣隨介質一起轉動，加劇了離心泵的汽蝕，同時引起清水離心泵的振動，這在開車時非常明顯。

2、清水離心泵汽蝕的改進措施
①設備方面：葉輪及吸入管道刷涂環氧樹脂。減小吸入管阻力，提高低壓區的壓力，可有效地防止汽蝕，故采用在葉輪和吸人管道上刷涂環氧樹脂的辦法，增加葉輪和吸入管道的光潔度，減小葉輪和吸入管道的阻力。
殼體采用鑄鐵焊補技術。針對殼體汽蝕損壞情況，為了節約維修費用，采用鑄鐵焊補技術。由于泵殼體材料為FCD40，同時考慮到鎳有較強的抗汽蝕性能，故選用鑄408焊條。焊接過程中，嚴格控制焊接工藝，采用最小電流分段焊、斷續焊、分散焊及焊后用錘擊，以降低應力、防止裂紋，焊后以口環為基準，將殼體修復。
吸入室加抽氣線。清水離心泵內的空氣是由一臺真空泵通過泵頂部的一根聲50mm的管子抽出，泵吸入室口環以上、頂部以內的氣體無法抽出。基于這種情況，采取在兩側吸人室頂部各加一根聲20mm的管子，將離心泵內殘留的氣體抽出。改造后，效果非常明顯，開車時，清水離心泵內已無原來的雜音，且振動明顯減小。
軸封改造。清水離心泵的密封原設計采用傳統的填料密封，每端有6道填料，里、外各3道，中間有水封環。其缺點是隨著清水離心泵的運行，填料對離心泵的磨損較大，隨之間隙增大，密封效果變差，造成空氣大量進入泵內，加重了泵的汽蝕。

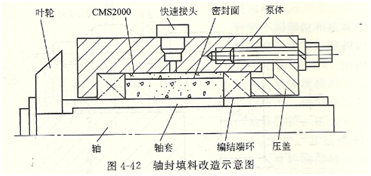

美國CHESTERTON公司生產的CMS2000層狀剪切式密封填料的工作原理是利用組成CSM2000的材料具有摩擦系數低和混合體之間分子吸引力小的特點，在軸的轉動過程中，CSM2000材料中的纖維會纏繞在軸上，并隨軸同步旋轉，形成一個旋轉層，此旋轉層起到了軸的保護作用，避免了軸套的磨損，使得軸套不需要因填料磨損而更換。隨著旋轉層直徑的逐漸增大，軸對纖維的纏繞能力將逐漸減小，沒有與軸纏繞的部分材料將與填料箱內壁保持相對靜止，從而形成一個不動層，這樣就有了動密封的兩個基本組成部分，密封面形成在CSM2000材料之間，而不是像傳統填料那樣在軸與盤根之間，這樣就避免了對軸套的磨損。采用CSM2000密封填料的改造簡單，只是將原來的密封水接口改為填料充填接口。改造后，投入運行，效果良好。
清水離心泵入口加破渦板。循環水從涼水塔流入集水池，就直接被吸人管強大的吸力吸進，流量較大，流速較快，這樣不可避免地形成一個旋渦帶，在吸入管下方形成一股回流場，大量的空氣隨著旋渦一并進入泵內，加重了離心泵的汽蝕。考慮到部分流體直接進入管內，在管內同樣會形成一股旋渦，因而沿泵軸線方向在管口加設一塊垂直板，阻擋管內渦流的形成。

②工藝方面：加大出口閥開度。
在現有的條件下，多開冷卻塔風機，降低供水溫度。提高集水池液位，由原來4.2K提高為5m，減小清水離心泵的吸上高度。增加開泵前抽真空時間，由原來的5min增加到15min，盡可能地排出泵內殘留氣體，改善泵的汽蝕。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問！以上是關于清水離心泵產生汽蝕的原因及改進措施的介紹，如您對此問題還想深一步了解，或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答，請聯系本水泵廠家，大東海泵業還生產排污泵，隨時歡迎您的咨詢。謝謝！
